Serwis bramy Garażowej uchylnej

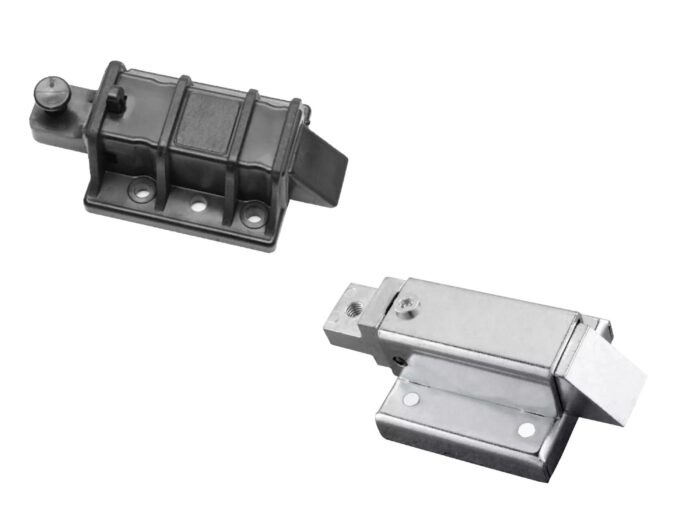

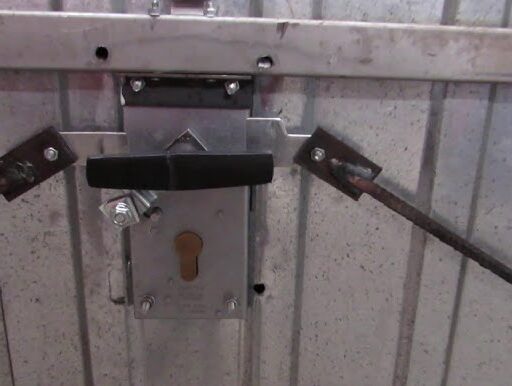

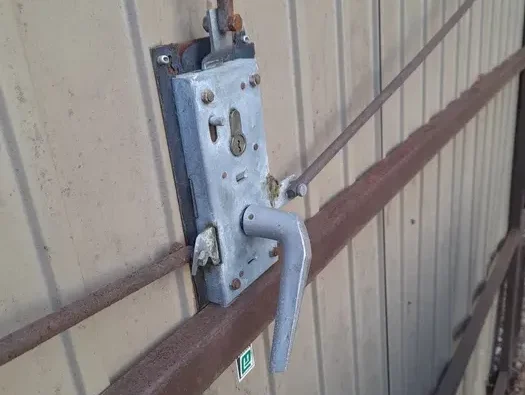

Uszkodzenie mechanizmu ryglującego

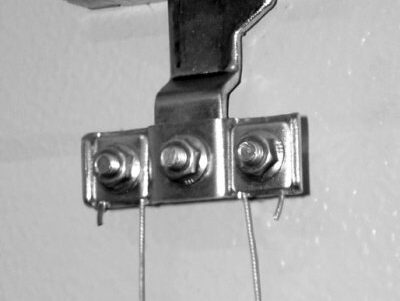

Mechanizm ryglujący zapewnia szczelne zamknięcie bramy uchylnej, zatrzaskując jej skrzydło od dołu. Przed otwarciem bramy rygle muszą zostać odblokowane. Mechanizm ten współpracuje z systemem lin i dźwigni, sterowanym za pomocą klamki lub napędu w przypadku automatycznej bramy.

W przypadku awarii mechanizmu ryglującego mogą wystąpić następujące problemy:
Mechanizm nie odryglowuje bramy, blokując ją w pozycji zamkniętej.
Brama nie zatrzaskuje się od dołu, co powoduje luz w dolnej części skrzydła.

Objawy:

Luz w dolnej części skrzydła po jego zamknięciu.
Brama nie otwiera się, pozostając zablokowana.
Głośny trzask z dolnych kątów skrzydła przy próbie automatycznego otwarcia bramy.

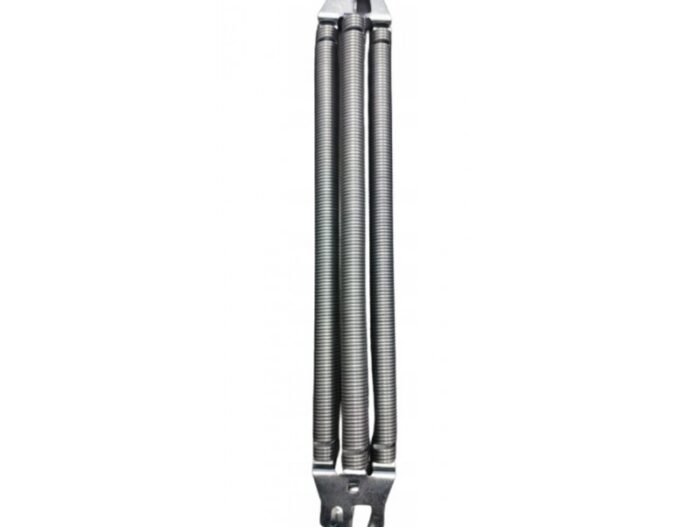

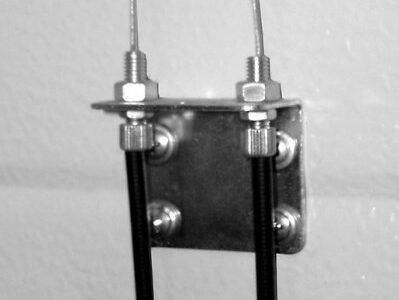

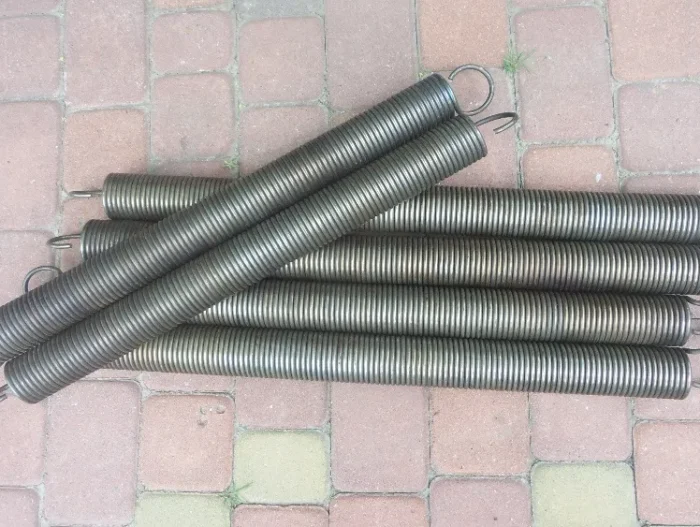

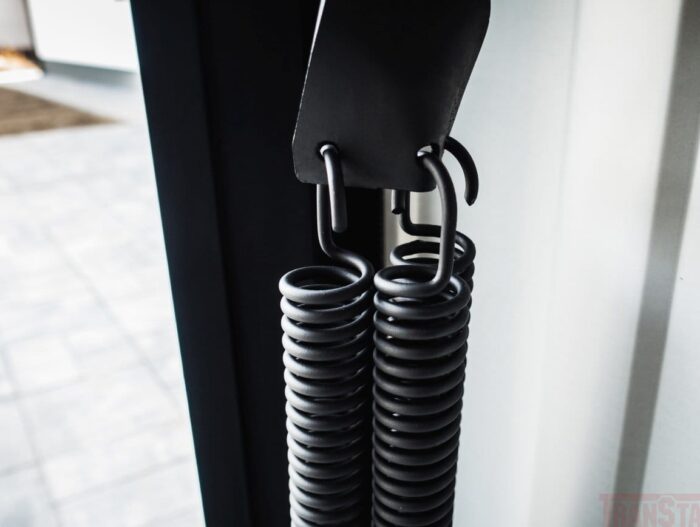

Uszkodzenie sprężyny

Sprężyny to kluczowe elementy bramy, które kompensują ciężar skrzydła, ułatwiając jego podnoszenie i opuszczanie.

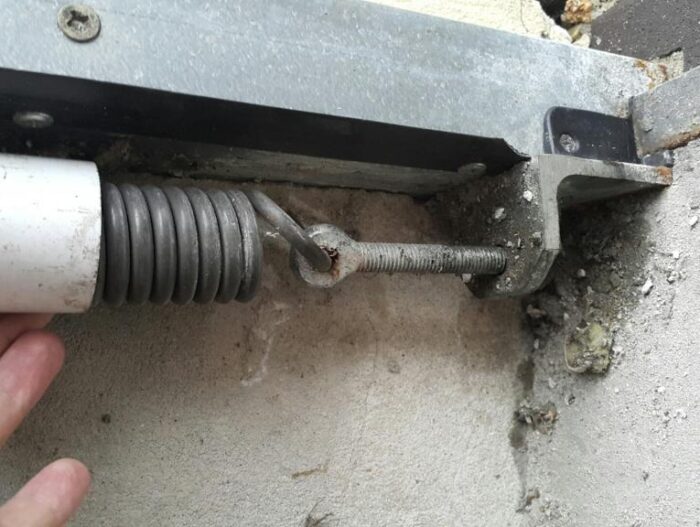

Jeśli sprężyny są prawidłowo dobrane i napięte z odpowiednią siłą, skrzydło można łatwo obsługiwać ręcznie. Problemy pojawiają się, gdy:
Sprężyny są źle dobrane lub ich napięcie jest nieodpowiednie, co powoduje, że skrzydło samoczynnie unosi się lub opada.
Sprężyna pęknie – wtedy skrzydło bramy gwałtownie opada.

Z biegiem czasu sprężyny tracą elastyczność, rozciągają się i przestają równomiernie kompensować wagę skrzydła. W takiej sytuacji konieczna jest ich wymiana, aby uniknąć dalszych uszkodzeń, zwłaszcza automatyki bramy.

Objawy:

Brama ciężko się otwiera.
Skrzydło opada i nie utrzymuje się w górnym położeniu.
Napęd nie może podnieść skrzydła lub działa z wyraźnym wysiłkiem.

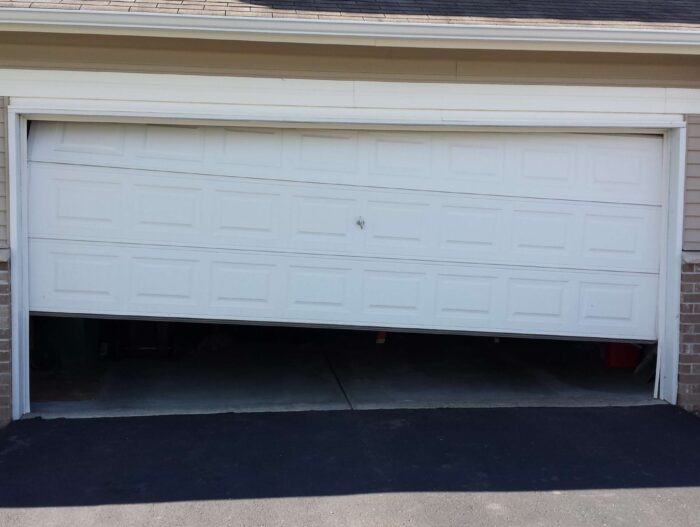

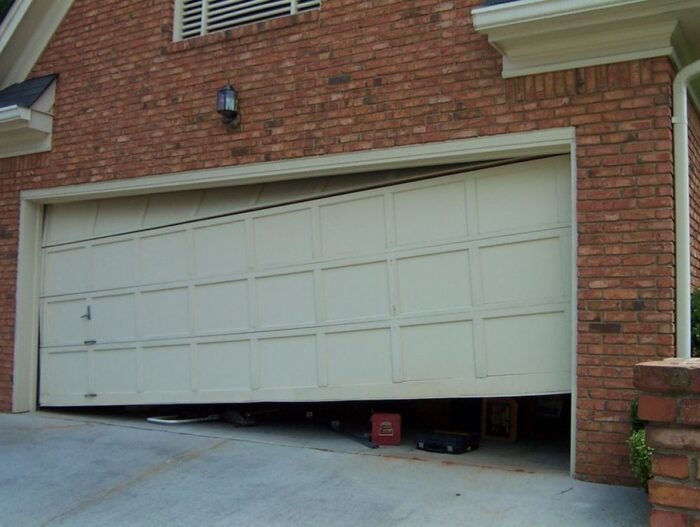

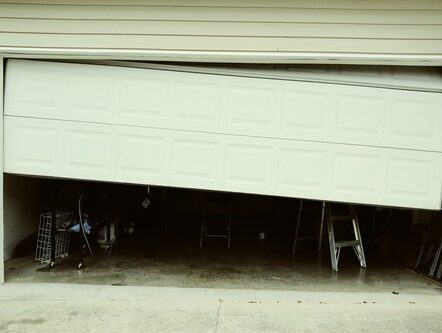

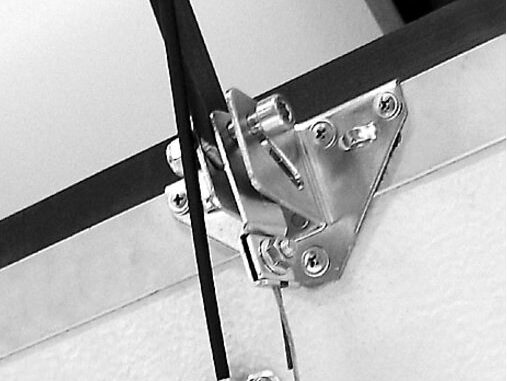

Usunięcie przekrzywienia bramy

Prawidłowo działająca brama uchylna powinna być idealnie wyrównana w płaszczyźnie poziomej.

Przekoszenie skrzydła może wystąpić z powodu:

Uszkodzenia sprężyny.
Awarii elementów łączących skrzydło z mechanizmem sprężynowym.
Innych usterek mechanicznych.

W przypadku przekoszenia należy pilnie zidentyfikować i usunąć przyczynę problemu. Użytkowanie bramy w takim stanie grozi poważnymi uszkodzeniami pozostałych elementów, a w skrajnych przypadkach może doprowadzić do wypadnięcia skrzydła z prowadnic, co stanowi zagrożenie dla pojazdów i osób.

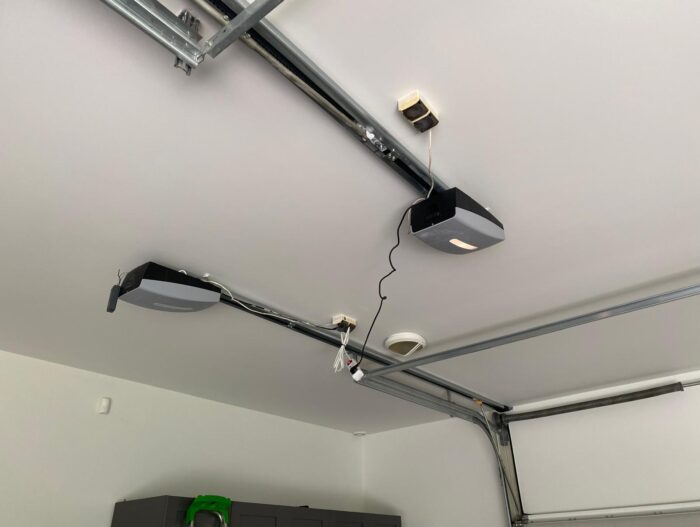

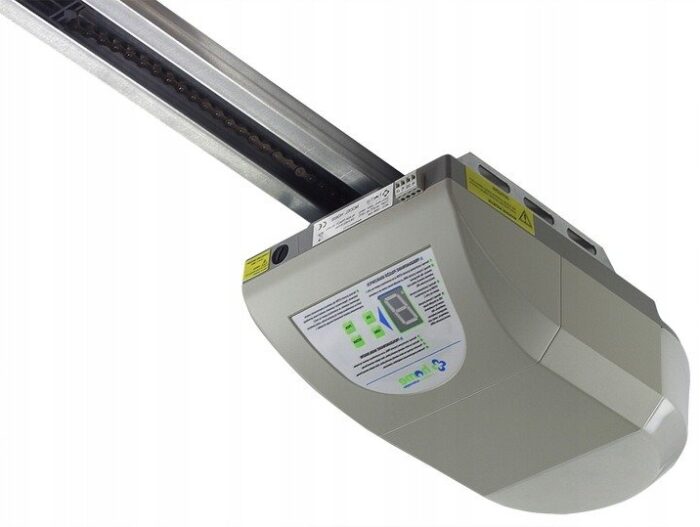

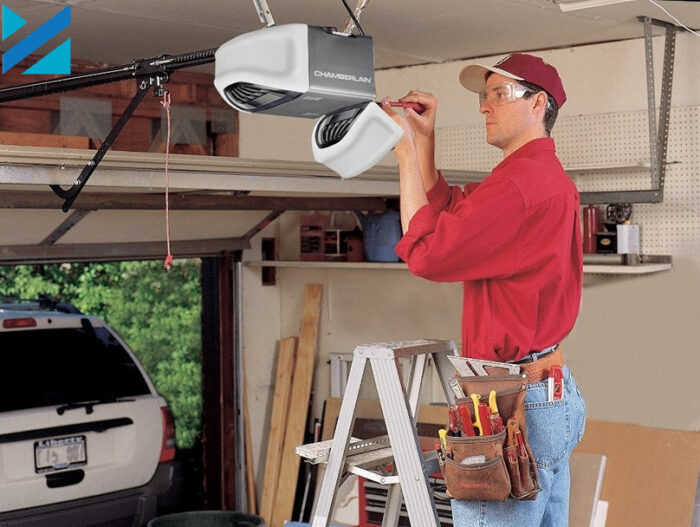

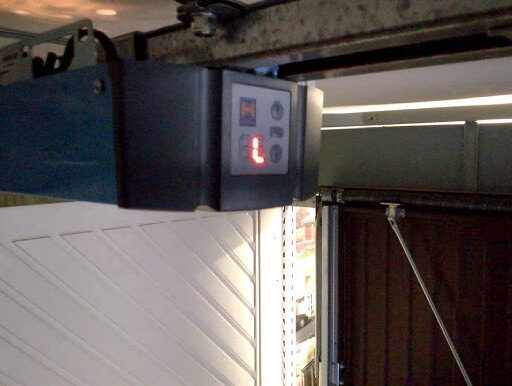

Uszkodzenie napędu

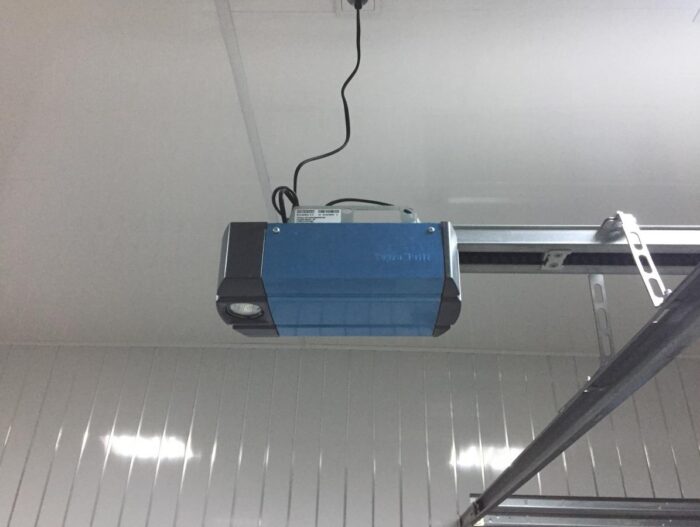

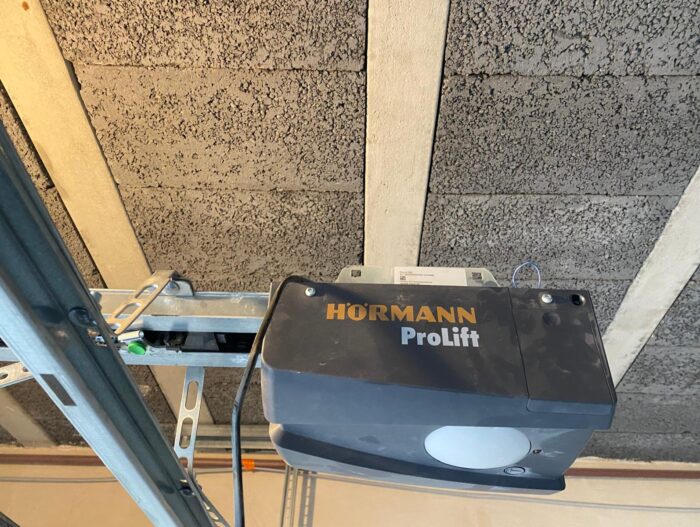

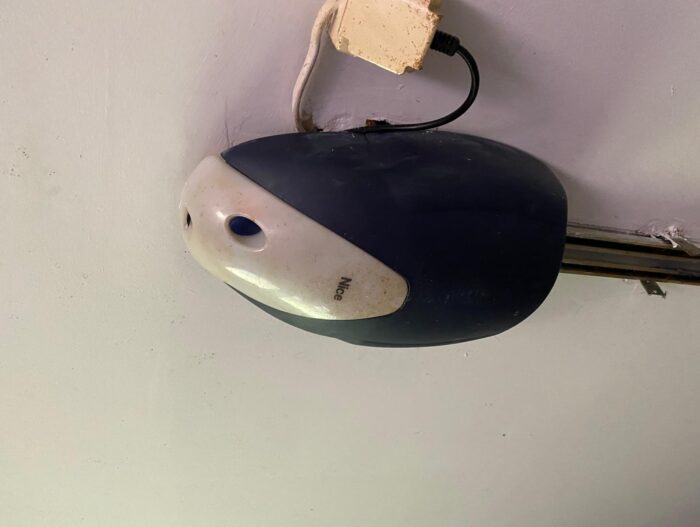

Napęd to kluczowy element elektromechaniczny, który wprawia bramę w ruch. W przypadku bramy garażowej napęd jest mocowany do sufitu garażu i składa się z:

Jednostki napędowej.
Szyny z mechanizmem gwiazdkowo-łańcuchowym lub pasowym, po której porusza się wózek, połączony ze skrzydłem bramy metalowym ramieniem.

Uszkodzenia napędu mogą mieć charakter mechaniczny (np. uszkodzenie łańcucha lub wózka) lub elektryczny (np. awaria silnika lub obwodów sterujących).

Objawy:

Brak reakcji na naciśnięcie pilota.
Napęd pracuje, ale brama pozostaje nieruchoma.
Nietypowe dźwięki wydawane przez napęd podczas ruchu bramy.

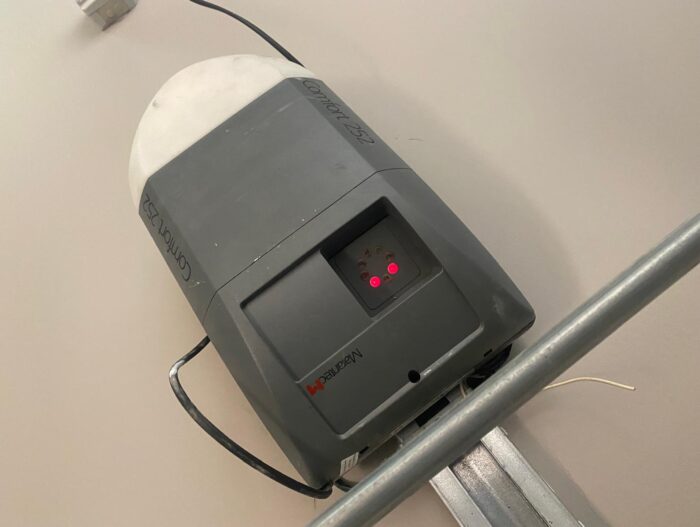

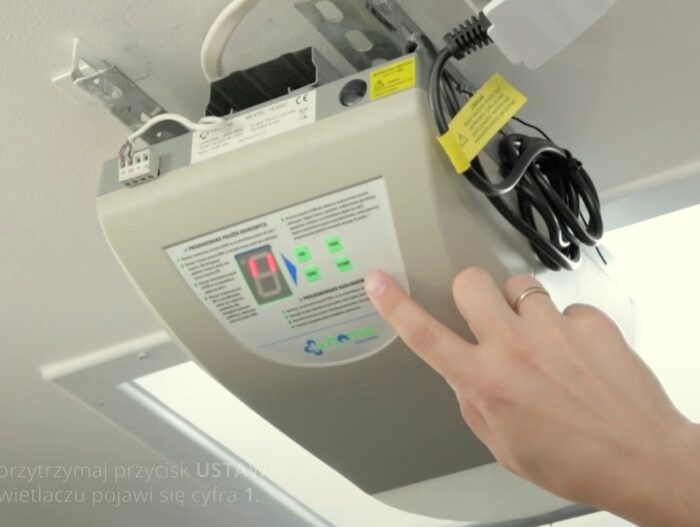

Ustawienie centrali sterującej

Napęd bramy segmentowej jest wyposażony w centralę sterującą, która kontroluje jej działanie w różnych sytuacjach. Po instalacji napędu programowane są położenia krańcowe, czyli miejsca, w których brama powinna się zatrzymywać. Następnie, zgodnie z decyzją montera i preferencjami użytkownika, ustawiane są dodatkowe funkcje, takie jak automatyczne zamykanie czy reakcja na przeszkody.

W miarę użytkowania elementy bramy mogą się zużywać, co powoduje zmianę jej parametrów. Automatyka interpretuje te zmiany jako usterki, co prowadzi do nieprawidłowego działania. Aby przywrócić prawidłowe funkcjonowanie, konieczne jest ponowne zaprogramowanie centrali sterującej.

Objawy:

Brama nieprawidłowo reaguje na sygnały sterujące.
Brama zmienia kierunek ruchu w nieoczekiwanym momencie.
Zmiana zachowania bramy w porównaniu do okresu bezpośrednio po instalacji.

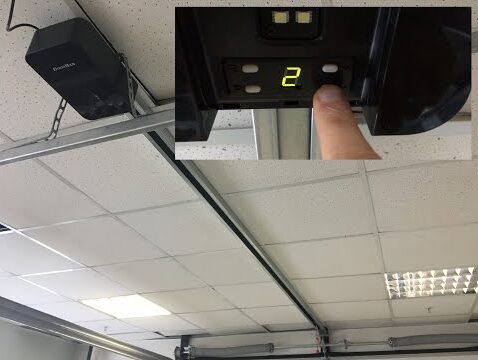

Regulacja pozycji krańcowych otwarcia i zamknięcia

Prawidłowo działająca brama powinna zatrzymywać się dokładnie w zdefiniowanych pozycjach krańcowych. Aby to osiągnąć, należy odpowiednio ustawić sterownik automatyki, wskazując mu, gdzie znajdują się te miejsca. W zależności od rodzaju automatyki, proces ten może polegać na regulacji mechanicznych elementów bramy lub napędu, bądź na odpowiednim zaprogramowaniu centrali sterującej.

Objawy:

Brama może nie docierać do pozycji krańcowych.
Może błędnie rozpoznawać pozycje krańcowe jako przeszkody, co prowadzi do cofania ruchu.
Napęd może wywierać nadmierny nacisk na bramę po osiągnięciu pozycji krańcowej, co sygnalizują niepokojące dźwięki.

Awaria centrali sterującej

Centrala sterująca może ulec uszkodzeniu z powodu skoków napięcia, przedostania się owadów do jej wnętrza lub niewłaściwego serwisowania. W przypadku awarii istnieją dwie możliwości: wymiana centrali na nową lub demontaż i oddanie jej do serwisu. Każda z tych opcji wymaga ponownego podłączenia całego sprzętu peryferyjnego oraz konfiguracji centrali od podstaw.

Objawy:

Brak reakcji lub nieprawidłowe działanie w odpowiedzi na sygnały sterujące.
Brama porusza się samoistnie, bez wyraźnej przyczyny.
Wyczuwalny zapach spalenizny wydobywający się z centrali sterującej.

Uszkodzenie fotokomórek

Fotokomórki to kluczowe urządzenia zabezpieczające, które zapobiegają zamknięciu bramy, gdy w ich polu działania znajduje się przeszkoda. W przypadku awarii fotokomórek centrala sterująca może błędnie odbierać sygnał o obecności przeszkody, co uniemożliwia prawidłowe zamykanie bramy.

Objawy:

Brama otwiera się, ale nie zamyka.
Brama zaczyna się ponownie otwierać podczas procesu zamykania.
Brama nie reaguje na przecięcie wiązki fotokomórek.

Zużycie kondensatora rozruchowego

W napędach bram wyposażonych w silnik asynchroniczny z kondensatorem rozruchowym pojemność kondensatora może zmniejszyć się wraz z upływem czasu. Powoduje to spadek mocy napędu, co uniemożliwia prawidłowe działanie bramy. W takim przypadku kondensator należy wymienić na nowy.

Objawy:

Silnik pracuje, ale brakuje mu siły do przesunięcia skrzydła bramy.

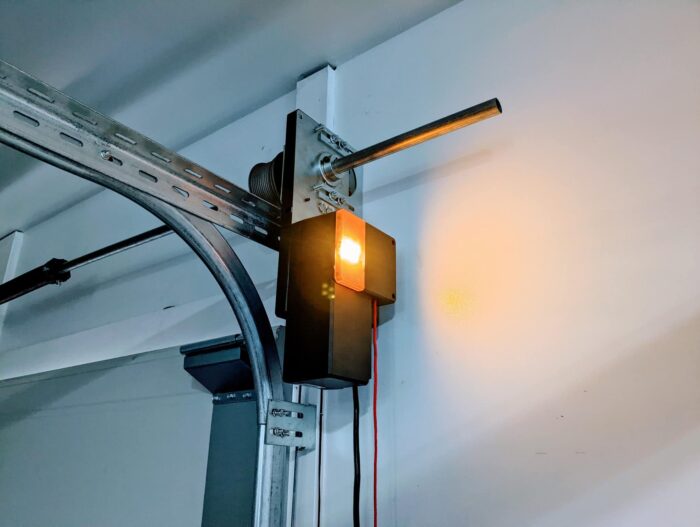

Uszkodzenie lampy sygnalizacyjnej

Lampa sygnalizacyjna to ważny element automatyki bramy, który informuje o jej stanie. Montowana w widocznym miejscu, pozwala użytkownikowi zorientować się, czy brama reaguje na sygnały sterujące.

Najczęstszą przyczyną awarii lampy jest przepalona żarówka. Jeśli jej wymiana nie rozwiązuje problemu, należy sprawdzić:
Sprawność okablowania.
Działanie modułu przerywacza (płytka wewnątrz lampy).

Jeśli lampa i jej elementy są sprawne, a mimo to nie działa, przyczyną może być uszkodzenie centrali sterującej.

Objawy:

Lampa nie świeci w ogóle.
Lampa świeci podczas pracy bramy, ale nie miga.

Naprawa lub wymiana wyłącznika krańcowego napędu

Wyłącznik krańcowy napędu odpowiada za precyzyjne określenie miejsc, w których brama powinna się zatrzymać. W zależności od modelu napędu, pozycje te są ustalane na podstawie obrotów silnika elektrycznego lub przez elektromechaniczny przełącznik krańcowy.

W przypadku elektromechanicznego przełącznika mogą pojawić się problemy spowodowane zabrudzeniem, uszkodzeniami mechanicznymi czy zużyciem. Gdy przełącznik przestaje działać prawidłowo, konieczna jest jego wymiana na nowy.

Objawy:

Brama porusza się tylko w jednym kierunku.
Brama dociera do pozycji końcowej, ale napęd nadal pracuje, co może powodować przeciążenie systemu.

Wymiana transformatora

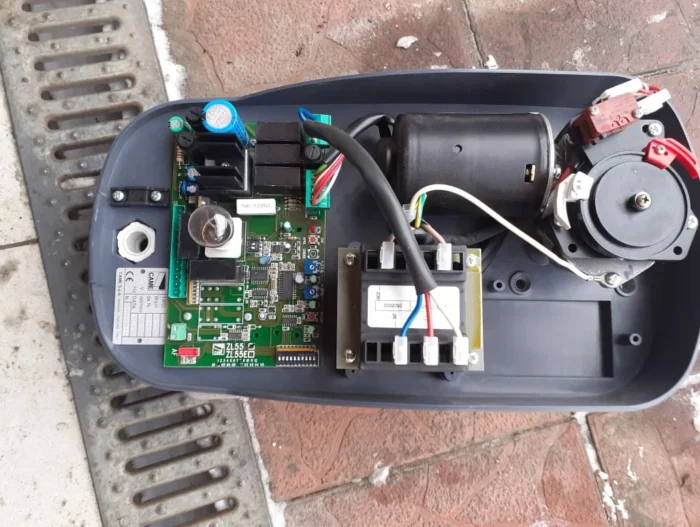

Automatyka bramy może być wyposażona w jeden lub kilka transformatorów, w zależności od modelu i producenta. Część z nich jest wlutowana bezpośrednio w płytkę sterującą, podczas gdy inne znajdują się jako osobne moduły.

Gdy transformator ulegnie uszkodzeniu, jedynym rozwiązaniem jest jego wymiana.

Objawy:

Brak reakcji na sygnały sterujące.
Wskaźniki nie świecą się, jakby automatyka była odłączona od zasilania.

Przeprogramowanie, wymiana lub dopisanie dodatkowego pilota

Dodanie nowego pilota do systemu zdalnego sterowania bramą wymaga dostępu do centrali sterującej lub do jednego z już działających pilotów. Procedura programowania różni się w zależności od modelu i producenta, ale zazwyczaj jest dość prosta.

W przypadku starszych central sterujących lub tych z niestandardowym odbiornikiem radiowym mogą wystąpić trudności, takie jak:

Brak instrukcji obsługi zarówno u użytkownika, jak i w dostępnych źródłach.
Brak kompatybilnych pilotów, gdy ich produkcja została zakończona.

Montaż dodatkowego odbiornika radiowego

Instalacja dodatkowego odbiornika radiowego może być konieczna w różnych sytuacjach, aby poprawić funkcjonalność lub kompatybilność systemu automatyki bram i szlabanów.

Przykładowe sytuacje, w których warto zastosować dodatkowy odbiornik:

Ujednolicenie sterowania:
Jeśli posiadasz kilka bram lub szlabanów (np. garażową i wjazdową), które są sterowane różnymi pilotami, instalacja odbiornika radiowego jednego producenta w jednym z napędów pozwoli na sterowanie wszystkimi urządzeniami za pomocą jednego pilota.
Brak kompatybilnych pilotów:
Gdy piloty do starszej automatyki są już niedostępne, nie zawsze konieczna jest wymiana całego systemu. Często wystarczy zamontować dodatkowy odbiornik radiowy, który umożliwi korzystanie z nowych, dostępnych pilotów.
Zapełniona pamięć odbiornika:
W przypadku, gdy standardowy odbiornik radiowy nie ma już miejsca na zaprogramowanie kolejnych pilotów, instalacja dodatkowego odbiornika pozwoli rozszerzyć system o nowe piloty bez potrzeby wymiany istniejącej automatyki.

Przycisk naścienny

Większość central sterujących bramą jest wyposażona w złącze umożliwiające podłączenie przycisku naściennego impulsowego. Taki przycisk można zamontować w pobliżu bramy, co pozwala na jej obsługę bez użycia pilota zdalnego sterowania.

Zalety:
✔️ Większa niezawodność w porównaniu z pilotem zdalnego sterowania, ponieważ nie wymaga baterii ani działania fal radiowych.

Wady:
❌ Konieczność poprowadzenia kabla od centrali sterującej do miejsca montażu przycisku.

Antena zewnętrzna

W niektórych przypadkach centrala sterująca jest montowana w miejscach narażonych na zakłócenia elektromagnetyczne lub otoczonych przeszkodami fizycznymi, co znacząco ogranicza zasięg działania pilota zdalnego sterowania. Taka sytuacja może utrudniać komfortową obsługę automatyki bramowej.

Rozwiązanie:
Montaż zewnętrznej anteny.

Korzyści:
✔️ Zwiększenie zasięgu sygnału pilota, umożliwiające płynne sterowanie bramą w niemal każdej sytuacji.
